一些法蘭的結構型式

來源:法蘭|對焊法蘭|不銹鋼法蘭|法蘭盤|法蘭廠家-重慶巨人管道配件有限公司     發布時間:2018-07-27 14:42:23     瀏覽次數:

  法蘭的結構及其與管子的連接方式分有:整體法蘭、螺紋法蘭、對焊法蘭、平焊法蘭、承插焊法蘭、松套法蘭(含有4種不同的松套元件)與法蘭蓋。

  整體法蘭系指泵、閥、機等機械設備與管道連接的進出口法蘭,通常和這些管道設備制成一整體,作為設備的一部分。法蘭通常是鑄造成型,少數為鍛造成型,如鍛鋼閥門的端法蘭。

  螺紋法蘭是將法蘭的內孔加工成管螺紋,并和帶螺紋的管子配合實現連接,是一種非焊接法蘭。與焊接法蘭相比.螺紋法蘭具有安裝、維修方便的特點,可在一些現場不允許焊接的管線上使用。合金鋼法蘭有足夠的強度,但不易焊接,或焊接性能不好,亦可選擇螺紋法蘭,但在管道溫度變化急劇或溫度高于260℃5低于一45℃的條件下,建議不使用螺紋法蘭,以免發生泄漏。

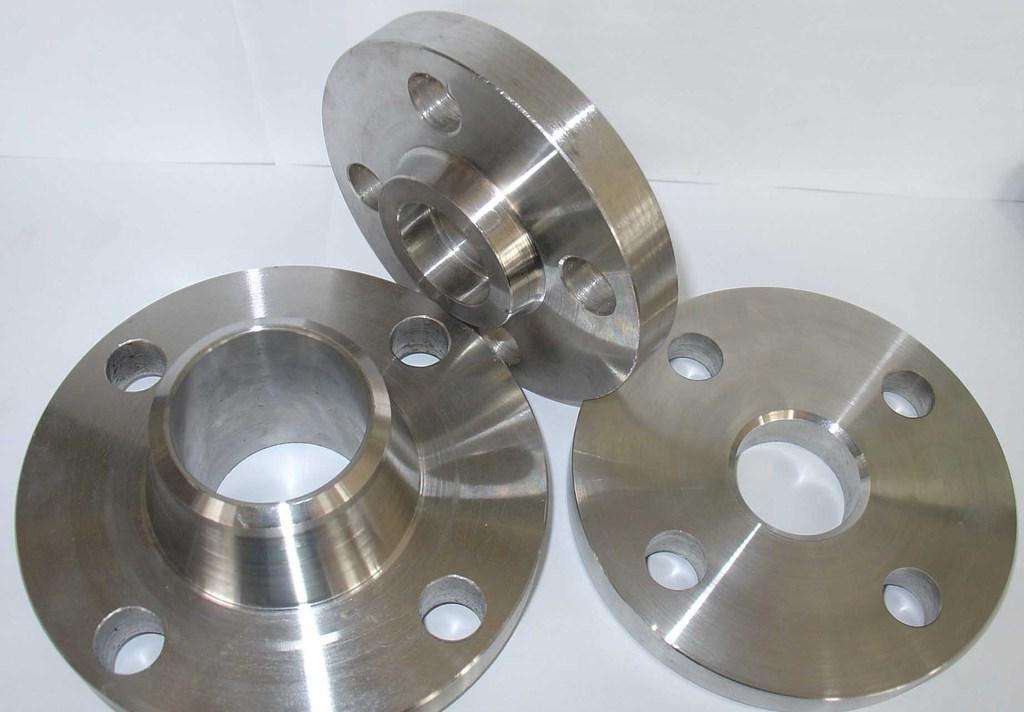

對焊法蘭

  對焊法蘭又稱高頸法蘭,它與其他法蘭不同之處在于從法蘭與管子焊接處到法蘭盤有一段長而傾斜的高頸.此段高頸的壁厚沿高度方向逐漸過渡到管壁厚度,改善了應力的 不連續性,因而增加了法蘭強度。對焊法蘭主要用于工況比較苛刻的場合,如管道熱膨脹或其他載荷而使法蘭處受的應力較大或應力變化反復的場合;壓力、溫度大幅度波動的管道或高溫、高壓及零下低溫的管道。

  平焊法蘭又稱搭焊法蘭。平焊法蘭與管子的連接是先將管子插人法蘭內孔至適當位置,然后再搭焊,其優點在于焊接裝配時較易對中,且價格便宜,因而得到了廣泛的應用。按內壓計算,平焊法蘭的強度約為相應對焊法蘭的三分之二,疲勞壽命約為對焊法蘭的三分之一。所以,平焊法蘭只適用于壓力等級比較低,壓力波動、振動及震蕩均不嚴重的管道系統中。平焊法蘭又可細分為帶頸平焊及板式平焊兩種。

  承插焊法蘭的基本形狀與帶頸平焊法蘭相同,在法蘭的內孔上開有一段承孔,管子插人承孔內焊住,在法蘭背面焊一圈焊縫。由于法蘭與管子間存在空隙,有時易產生腐蝕,若里面再焊上一道縫就可避免這種腐蝕。內外兩面焊接的承描焊法蘭,其疲勞強度比平焊法蘭大50%而靜強度相同^使用這種法蘭時.其內徑需與管子內徑一致。承插焊法蘭僅適用于公稱通徑DN80以下口徑的管道上。

  松套法蘭的連接實際上也是通過焊接實現的,只是這種法蘭是松套在已與管子焊接在一起的附屬元件上,然后通過連接蜾栓將附屬元件和墊片壓緊以實現密封,法蘭(即松套)本身則不接觸介質。附屬元件與管子的焊接方式既有平焊也有對焊。這種法蘭連接的優點是法蘭可以旋轉,易于對準螺栓孔,使用在大口徑管道上易于安裝。松套法蘭也適用于管道需要頻繁拆卸以供淸洗或檢査的地方,或用在對準法蘭螺栓孔時僅需轉動法蘭而不必旋轉管子之處。使用這種法蘭接頭時,法蘭附屬元件材料與管子材料一致;而法蘭襯料可與管子材料不同,因此比較適合于輸送腐蝕性介質的管道及有色金屬管道系統,以達到盡I節省昂貴材料(如不銹鋼及有色金屬)的目的。松套法蘭按附屬元件的不同又可細分為對焊環帶頸松套法蘭、對焊環板式松套法蘭、平焊環板式松套法蘭及翻邊環板式松套法蘭4種。

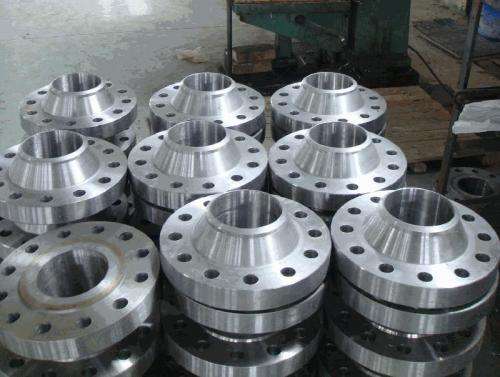

法蘭

  以上內容是一些常見法蘭的結構型式介紹,希望對同行業的朋友有所幫助。
